【应用参数】

一、印刷业：油墨(水性、凹印)、溶剂(甲苯、丙酮、乙醇等)、涂料、胶液等；

二、造纸业：蒸煮液、漂白液、涂料、胶液等；

三、石油化工：各种油料、燃料、化工原料、酸、碱等；

【工作特点】

一、气动、无火花、尤适用于防爆场所；

二、介质流量可通过压缩空气进气阀进行无级调节；

三、自润滑、气耗低，可移动安装使用；

四、介质出口无脉冲，无冲击力，均匀供液；

五、隔膜采用耐腐蚀材料，可输送各种腐蚀性介质。

【工作原理】

      本泵由左右两组隔膜将左右两气室及介质输送腔隔开。当换向阀的阀芯在右边位置时，压缩空气进入左气室，同时右气室内压缩空气排出。随着左气室内压力增大，左边隔膜向左挤压，使左输送腔内压力增大，腔内介质通过单向阀向上输送，由出口排出，右输送腔单向阀关闭。

而后换向阀的阀芯向左移动，开始下一次输送过程，循环往复，从而达到输送介质的工作目的。

【注意事项】

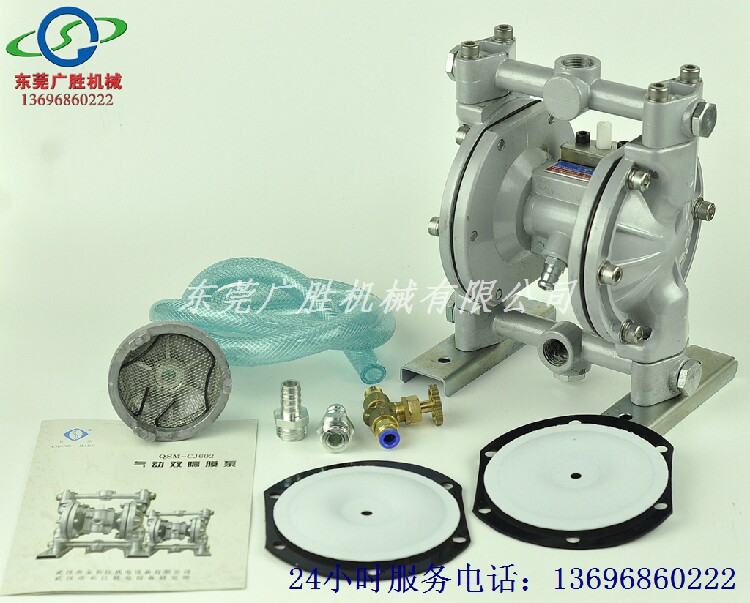

一、隔膜片、换向阀活塞环、中轴密封环为易损件，当泵连续工作一段时间（一般6—9个月）后，建议及时更换，以保证泵的正常工作。

二、本泵换向阀上设有辅助启动装置(启动销)。当泵初始启动困难或工作停止时，先关闭进气调节阀，再用手指按下启动销，打开进气阀后即可恢复正常工作状态。

三、当泵工作异常时，还需检查介质输送管尾端的过滤器是否堵塞，如有必要需进行清理。

【安装说明】

泵体下有四个中Φ9可固定用脚孔，孔距为142×92mm，用以将泵体固定在合适的工作位置。
